機械図面の読み方は？種類・寸法・公差を確認する順番

機械図面を初めて受け取ったら、図番と改訂を確かめ、形状、寸法と公差、材質・加工の指定、測定方法の順に読むと、確認すべきことを整理できます。図面は製品の絵であると同時に、設計・製造・調達・検査が同じ条件で仕事を進めるための情報です。

たとえば、交換用の金属部品を手配する場面。見た目が同じでも、穴の位置や厚さ、使う材料が違えば取り付けられないことがあります。この記事では機械部品の図面を対象に、記号を全部暗記する前に押さえたい読み方を説明します。電気回路図や建築図面には、別の表現ルールがあります。

まず「何の図面を、どの版で使うか」を確かめる

最初に見るのは、図の細部よりも、図番・品名・改訂を記した欄です。図番は図面を識別する番号、改訂は変更履歴を区別するための情報です。同じ品名でも、改訂が異なれば穴の位置などが変わっている可能性があります。

ミスミは「出図」を、製造に必要な図面一式を発行して配布することと説明しています。検討途中の図面と、製造用に発行された図面は、使える場面が違います。メールで最後に届いたファイルというだけで量産用と判断せず、その注文や作業に適用する版かを確かめます。

また、部品一つを示す「部品図」と、部品同士の組み合わせを示す「組立図」も区別します。机の脚を取り替える状況にたとえるなら、脚自体の形を知りたいのか、天板への取り付け方を知りたいのか、という違いです。これは役割を理解するための例で、特定の家具の製作図面を示したものではありません。

最初に確認する情報	読み取ること	不明な場合の確認先・内容
図番・品名・改訂	対象部品と変更の版	手配指示の図番・改訂と一致しているか
部品図か組立図か	一つの部品か、組み合わせか	必要な部品図や部品表がそろっているか
発行・承認の状態	検討用、試作用、量産用などの用途	今回の作業に使用してよい状態か
単位・尺度・注記	数字や指定を解釈する前提	参照する規格・社内ルールはどれか

図面には材質、熱処理、表面処理などの指定もあります。形を描いた部分だけでなく、欄外の注記や参照仕様書まで読む必要があります。実際の記載位置や管理方法は会社によって異なります。

三面図は、別の部品ではなく同じ物の見え方

図面に並ぶ複数の図は、同じ部品を違う方向から見た姿です。正面の図だけでは、奥行きや背面の形がわからないため、上や横から見た図と対応させます。

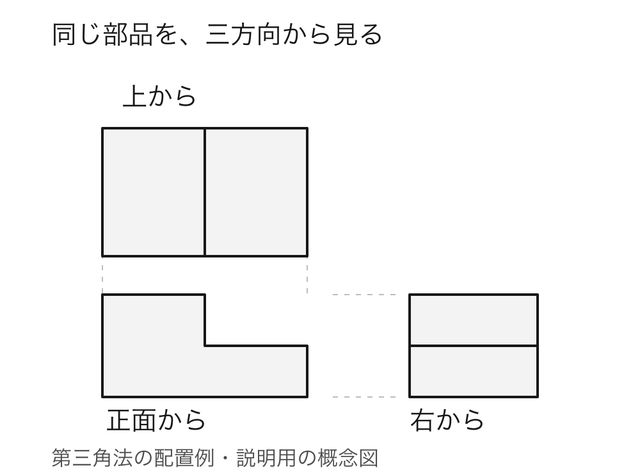

上の概念図では、正面から見える段差を、上からの図と右からの図で読み合わせます。日本の機械製図でよく使われる第三角法では、上から見た平面図を正面図の上、右から見た右側面図を右に配置します。ただし、第一角法など別の配置もあるので、図面の投影法を確かめてから読みます。

三つの図が必ず必要なわけではありません。MITの製図教材では、形状を十分に伝えられる数の図を選ぶと説明しています。単純な形は二方向で足りる場合があり、内部構造が複雑なら、仮に切った面を見せる「断面図」が役立ちます。

線の違いも形を理解する手がかりです。見える輪郭は実線、見えない内部や裏側の稜線は破線、中心や対称の位置は中心線で表します。線種を覚える目的は、線を分類することではなく、見えていない穴や軸の位置まで想像できるようにすることです。

CADで立体モデルを回せる場合でも、モデルと図面の役割や適用する版の確認は残ります。立体モデルを渡す場合も、寸法や材質の要求をどのデータに持たせるか、受け手とそろえておきます。

寸法値と公差は「大きさ」と「認める範囲」を伝える

図面の寸法値は、紙や画面の上で測った長さではなく、実物に求める大きさを示します。尺度が1:2なら図は縮小されますが、寸法の「20」を「10」と読み替えるわけではありません。印刷倍率や画面の拡大率も変わるため、定規で図を測って手配寸法を決めないことが基本です。

加工した部品の寸法にはばらつきが生じるため、認める範囲も指定します。これが寸法公差、またはサイズ公差の考え方です。以下は読み方のために編集部が設定した仮の例で、特定部品への推奨値ではありません。単位はmmです。

記入例	下限	上限	上限と下限の差
20 ±0.1	19.9	20.1	0.2
20に対して上側＋0.2、下側0	20.0	20.2	0.2

許される幅が同じ0.2mmでも、範囲の位置は違います。たとえば19.95mmは、最初の指定の範囲に入りますが、二つ目には入りません。「プラスマイナスの細かな数字」と読み飛ばすと、この違いを落としてしまいます。

個々の寸法に許容差が書かれていない場合は、図面の普通公差や一般注記の指定を確認します。無記入を「いくらずれてもよい」と解釈したり、自分が知っている公差表を無条件に当てはめたりはできません。

また、寸法が範囲内にあることと、形や位置が求める状態にあることは別です。キーエンスの解説は、サイズの要求と、平面度・平行度などの幾何特性の要求を分けています。幅や厚さを確かめただけで、平らさや穴の位置まで確認したことにはなりません。両者の関係は適用する規格や図面の特別な指定によっても変わるため、この記事の説明だけで合否を決めることはできません。

公差を厳しくすれば、それに対応する加工や検査が必要になり、費用に影響する場合もあります。ミスミも寸法公差と加工方法・見積もりの関係を説明しています。「全部をできるだけ厳しくする」ことを品質の高さと同一視せず、機能に必要な条件を設計者に確認することが大切です。

図面の指定を、何でどう測るかまで考える

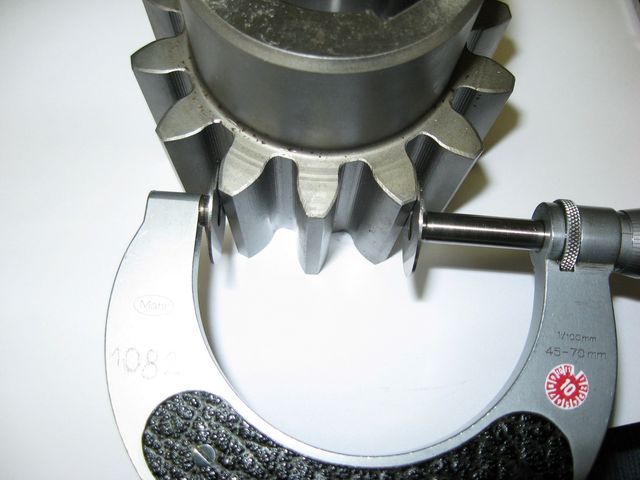

図面の数字を理解した次は、実物のどこを、何を基準に、どの方法で確認するかです。測定の基準が共有されていなければ、同じ部品でも違う位置を測って話をしている可能性があります。

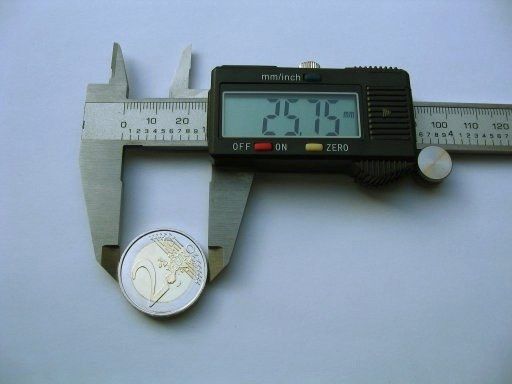

ノギスは、外側・内側・段差・深さなどの寸法を測る工具です。ミツトヨは使い方の解説で、測定物の傾きや、強すぎる測定力によって誤差が生じると説明しています。デジタル表示で細かな数字が読めても、表示の桁だけで測定の確かさは決まりません。

穴の直径を測ることと、穴の中心が指定の位置にあるかを測ることも違います。位置を確かめるには、どの面や軸から位置を定めるかが必要です。図面でいう「データム」は、位置や姿勢などを定めるための基準を指します。図面にその指定があれば、都合のよい端面に置き換えず、指定された関係を読みます。

ミスミの測定に関する解説でも、CAD上では寸法を書けても、実物で測定用の座標をどう定めるかが問題になる例を示しています。必要な測定器や方法は、寸法、公差、形状、測りたい特性によって変わります。「ノギスで寸法を測ったから図面の要求を全部確認できた」とは判断できません。

ここで紹介したのは、測定条件を確認する入口です。実際の検査では、測定器の性能や管理状態、定められた検査方法も含めて判断します。役割の違いは品質管理と品質保証の違いも参考になります。

わからない箇所は、図番と条件を添えて聞く

図面が読めるとは、知らない記号を推測で埋められることではありません。指定されたことと、確認が必要なことを分け、相手と同じ箇所を見て相談できることです。

たとえば調達担当者が見積もりを依頼するなら、「この形で作れますか」だけでなく、対象の図番・改訂、材料や処理の指定、数量、必要時期をそろえます。図面に書かれていない条件は、注文条件や仕様書で補います。

寸法が不明なら「図番A、改訂Bの、この二つの面の間の寸法を確認したい」、版が食い違うなら「依頼書は改訂B、添付は改訂Aですが、今回適用するのはどちらですか」と聞けます。これは確認文の例であり、実在のトラブルや取材発言ではありません。

図面を変更するときも、手元のPDFだけを書き換えて終わりにはできません。ミスミの出図・管理の解説が示すとおり、正式な変更の手順と、関係部署への共有が必要です。手配側・製造側・検査側で適用する版がそろって、図面は共通の情報として働きます。

最初の一枚では、まず図番と版を確認し、形を読み、寸法の範囲を確かめ、測れない・読み取れない箇所を残してください。その疑問を具体的にすることが、図面を仕事で使うための第一歩です。
